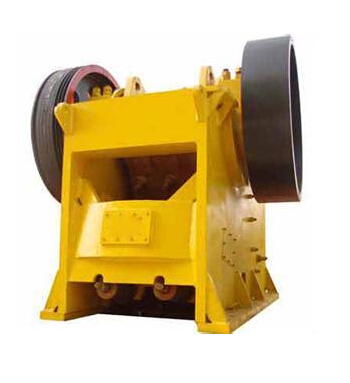

產品簡介
顎式破碎機在礦山、建材、基建等部門主要用作粗碎機和中碎機。按照進料口寬度大小來分為大、中、小型三種，進料口寬度大于600MM的為大型機器，進料口寬度在300-600MM的為中型機，進料口寬度小于300MM的為小型機。顎式破碎機結構簡單，制造容易，工作可靠。
顎式破碎機的工作部分是兩塊顎板，一是固定顎板（定顎），垂直（或上端略外傾）固定在機體前壁上，另一是活動顎板（動顎），位置傾斜，與固定顎板形成上大下小的破碎腔（工作腔）。活動顎板對著固定顎板做周期性的往復運動，時而分開，時而靠近。分開時，物料進入破碎腔，成品從下部卸出；靠近時，使裝在兩塊顎板之間的物料受到擠壓，彎折和劈裂作用而破碎。
顎式破碎機按照活動顎板的擺動方式不同，可以分為簡單擺動式顎式破碎機（簡擺顎式破碎機）。復雜擺動式顎式破碎機（復擺顎式破碎機）和綜合擺動式顎式破碎機三種。
性能特點
顎式破碎機的特點：
1、噪音低，粉塵少。
2、其破碎比大，產品粒度均勻。
3、結構簡單，工作可靠，運營費用低。
4、潤滑系統安全可靠，部件更換方便，設備維護保養簡單。
5、破碎腔深而且無死區，提高了進料能力與產量。
6、設備節能：?jiǎn)螜C(jī)節能15%～30%，系統節能一倍以上。
7、排料口調整范圍大，可滿足不同用戶的要求。
工作原理
鄂式破碎機工作時，活動鄂板對固定鄂板作周期性的往復運動，時而靠近，時而離開。當靠近時，物料在兩鄂板間受到擠壓、劈裂、沖擊而被破碎；當離開時，已被破碎的物料靠重力作用而從排料口排出。
在將巨大石塊破碎成小石塊的過程中，****道破碎機通常為“主”破碎機。歷史**長，也**堅固的破碎機是顎式破碎機。為顎式破碎機喂料時，物料從頂部入口倒入含有顎齒的破碎室，顎齒以巨大力量將物料頂向室壁，將之破碎成更小的石塊。支持顎齒運動的是一根偏心住，此偏心軸貫穿機身構架。偏心運動通常由固定在軸兩端的飛輪所產生。飛輪和偏心支持軸承經常采用球面滾子軸承，軸承****承受巨大的沖擊載荷，磨蝕性污水和高溫。
技術參數
| 規格型號 |
進料尺寸 |
**大進料粒度 |
出料口可調節范圍 |
產量(t/h) |
電動機極數 |
電機功率 |
外形尺寸 |
重量 |
| PE-150×250 |
150×250 |
125 |
10-40 |
1-3 |
4 |
5.5 |
670×820×760 |
0.81 |
| PE-150×750 |
150×750 |
125 |
10-40 |
5-16 |
4 |
15 |
1050×1490×1055 |
3.8 |
| PE-250×400 |
250×400 |
210 |
20-60 |
5-20 |
4 |
15 |
1160×1300×1240 |
2.8 |
| PE-400×600 |
400×600 |
350 |
40-100 |
16-65 |
6 |
30 |
1480×1710×1646 |
7 |
| PE-500×750 |
500×750 |
425 |
50-100 |
45-100 |
6 |
55 |
1800×1796×1940 |
12 |
| PE-600×900 |
600×900 |
500 |
65-140 |
60-160 |
6 |
75 |
2235×2210×2380 |
17 |
| PE-750×1060 |
750×1060 |
630 |
80-160 |
90-320 |
8 |
110 |
2430×2302×3110 |
29 |
| PE-800×1060 |
800×1060 |
640 |
80-200 |
110-350 |
8 |
110 |
2530×2310×3110 |
30 |
| PE-900×1200 |
900×1200 |
750 |
95-210 |
140-450 |
8 |
130 |
3789×2826×3025 |
50 |
| PE-1000×1200 |
1000×1200 |
850 |
110-235 |
160-550 |
8 |
160 |
3889×2826×3025 |
57 |
| PE-1200×1500 |
1200×1500 |
1020 |
150-300 |
400-800 |
8 |
220 |
4590×3342×3553 |
100.9 |
| PEX-250×750 |
250×750 |
210 |
25-60 |
15-30 |
6 |
22 |
1750×1500×1420 |
5 |
| PEX-250×1000 |
250×1000 |
210 |
25-60 |
16-52 |
6 |
30 |
1940×1650×1450 |
7 |
| PEX-250×1200 |
250×1200 |
210 |
25-60 |
20-65 |
6 |
37 |
1940×1850×1450 |
7.7 |
| PEX-300×1300 |
300×700 |
250 |
25-70 |
25-90 |
6 |
55 |
2285×2000×1720 |
11 | |
